釹鐵硼永磁體的使用場景大致分為吸附、排斥、感應、電磁轉換等，在不同的應用場合下，對于磁場的需求也不同。

1、3C產品空間結構極其有限，同時又需要較高的吸附強度，空間結構不允許磁鐵尺寸的增大，需要通過磁路設計提升磁場強度；

2、在需要磁場感應的場合，過于發散的磁力線會使霍爾元件發生誤觸，需要通過磁路設計控制磁場范圍；

3、磁鐵一面需要高吸附強度，而另外一面需要屏蔽磁場的場合，屏蔽面的磁場強度太高會影響到電子元器件的使用，也需要通過磁路設計解決這方面的問題；

4、需要精準的定位效果的場合，需要均勻磁場的場合……等等。

如上的所有情況，使用單一磁鋼很難實現使用要求，且稀土價格較高時，磁鐵的體積和用量會嚴重影響到產品的成本價格，所以，我們可以在滿足吸附條件或者正常使用的情況下，修改磁鐵的磁路結構從而滿足不同的使用場景，同時減少磁鐵的用量以降低成本。

常見的磁路大致分為HALBACH ARRAY海爾貝克陣列、多極磁路、聚焦磁路、添加導磁材料、柔性傳動、單面磁、聚磁結構等。下面為大家逐一介紹：

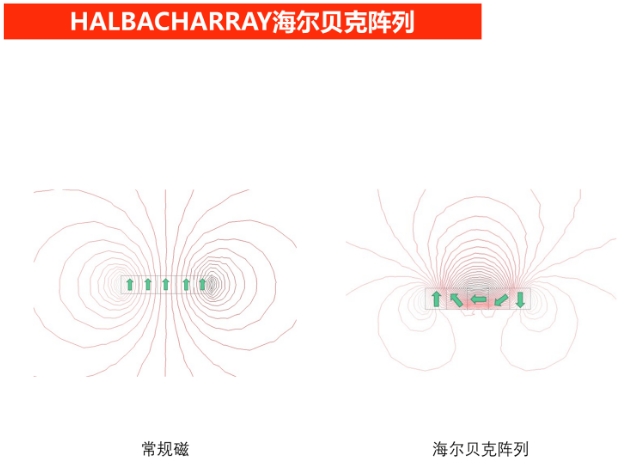

1、HALBACH ARRAY 海爾貝克陣列

這是工程上近似理想的結構，目標是用最少量的磁體產生最強的磁場。由于海爾貝克陣列特殊的磁路結構，磁場回路大部分可在磁性器件內部循環，從而降低漏磁實現聚磁，實現在非工作區域自屏蔽效應，經過優化的環形海爾貝克磁路設計，非工作區域最低可實現100%屏蔽，如圖可見，常規磁路磁力線走向是對稱發散的，而海爾貝克陣列的磁力線大部分聚集在工作區域，因此可提高磁吸力。

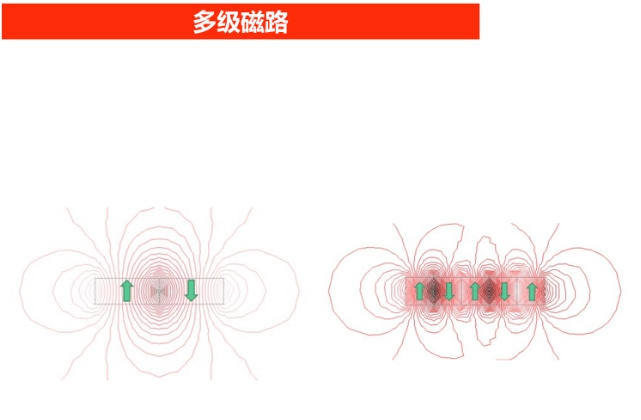

2、多極磁路

多極磁路主要是利用磁力線優先選擇最近的異極形成磁回路的特點，相比普通的單極磁鐵，多極磁路的磁力線（磁場）更加聚集在表面，尤其極數越多越發明顯。多極磁路分兩種，一種是一個磁鐵多極充磁的方式，一種是多個單極磁鐵吸附的方式，這兩種區別在于成本，實際的功能是一樣的。多極磁路在小間距吸附的優勢非常明顯。

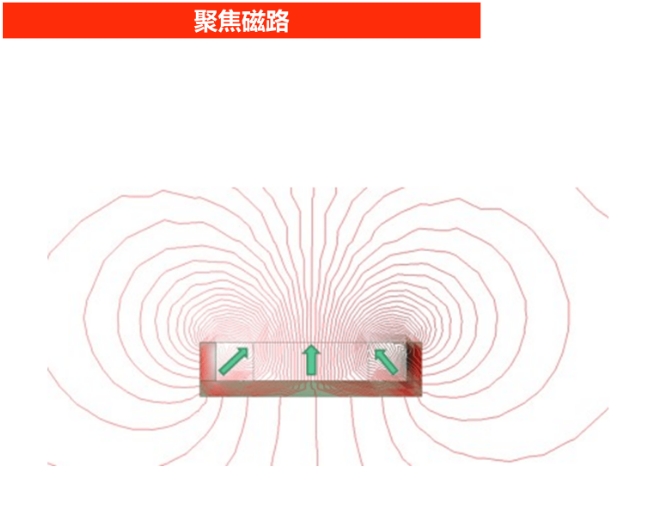

3、聚焦磁路

聚焦磁路是利用特殊的磁路走向，將磁場聚集在一個小區域，使得該區域磁場很強，甚至可以達到1T，對于準確定位和局部感應有很好的幫助。

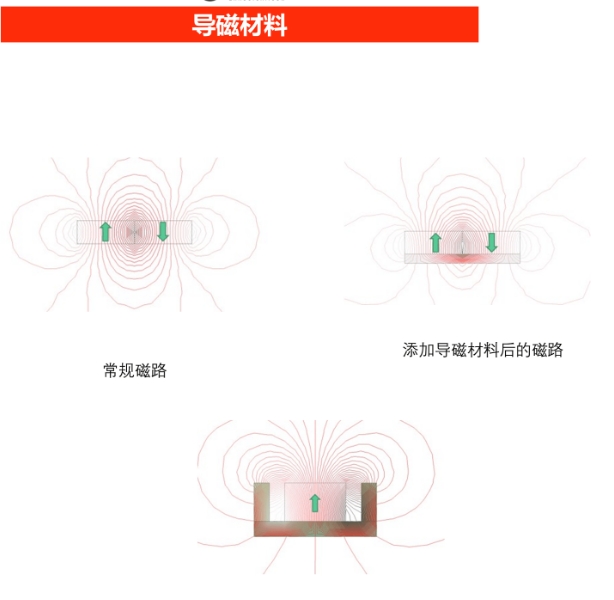

4、導磁材料

導磁材料是利用磁場回路優先選擇磁阻最小的路徑，在磁路中使用高導磁材料（SUS430、SPCC、DT4等），可以很好地引導磁場走向，從而實現局部聚磁和隔磁的效果。

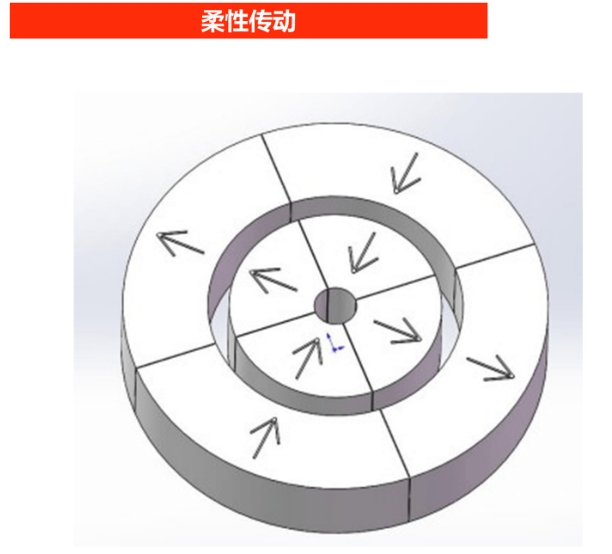

5、柔性傳動

柔性傳動的特點是通過磁鐵形成的吸力與斥力達到非接觸式柔性傳動、體積小，結構簡單、扭矩可根據磁鐵體積與氣隙大小來變化，可調空間大。

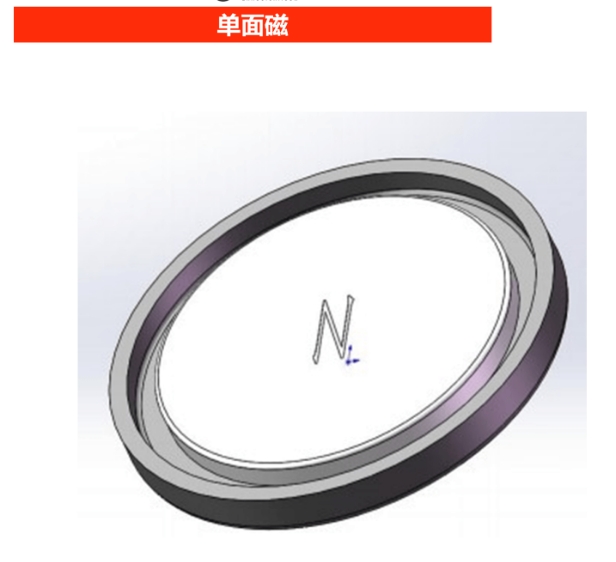

6、單面磁

單面磁的特點是屏蔽磁鐵一面極性、保留另一面極性，直接吸附吸力較大，但隨著距離拉開磁力衰減幅度大。

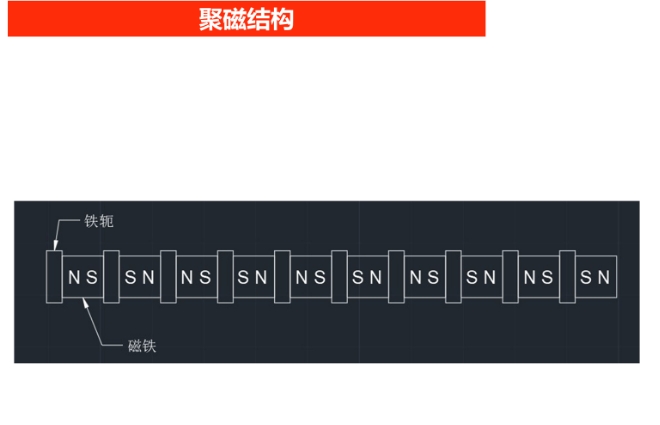

7、聚磁結構

形式特點是由磁鐵和鐵軛按極性相對排列，隨磁鐵厚度和鐵軛厚度比增大，鐵軛厚度越厚，磁力線發散就越小。聚磁結構可根據氣隙大小靈活設計，達到最優效果，可有效節省磁鐵，磁場沿鐵軛分布均勻，但缺點是組裝成本較高。
